1. Freeze Frame (Umgebungsdaten)

Beim Auftreten eines Diagnose-Fehlercodes im Bereich des Motors speichert das Motorsteuergerät die aktuellen Werte (Betriebsbedingungen) der Sensoren zu dem Zeitpunkt, an dem der Fehler auftrat ab, wie zum Beispiel:

Kühlmitteltemperatur
Motorenschmieröltemperatur
Motordrehzahl
Fahrzeuggeschwindigkeit
Ansauglufttemperatur
Zündzeitpunktverstellung
Drosselklappenstellung
Sekundärluftstatus
Kraftstoffdruck

Wenn ein Freeze Frame Datensatz im Steuergerät existiert, wird er mit Hilfe des Diagnosetester angezeigt. Jedes Fahrzeug hat unterschiedliche Sensoren am Motor und dessen Peripherie verbaut. Die Freeze Frame Maske im Diagnosetester zeigt nur die vom jeweiligen Fahrzeug unterstützten Sensordaten. Die Fehlerumgebungsdaten aus dem Motorsteuergerät sind ein wichtiges Hilfsmittel bei der Motordiagnose.

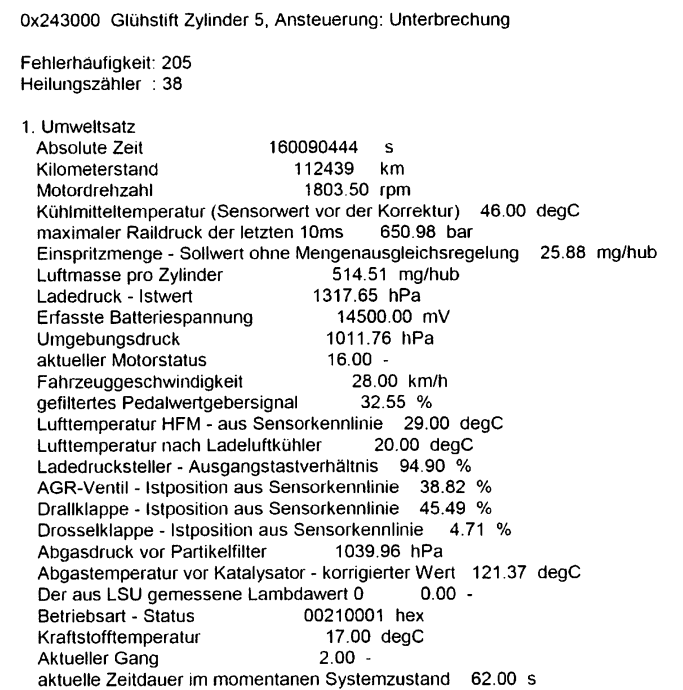

Die untere Abbildung zeigt exemplarisch einen Fehler an einem Glühstift des Zylinders Nr. 5 der Vorglühanlage eines Dieslmotors mit dem dazugehörigen Freeze Frame.
